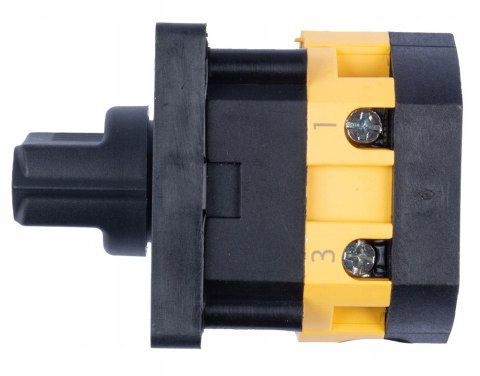

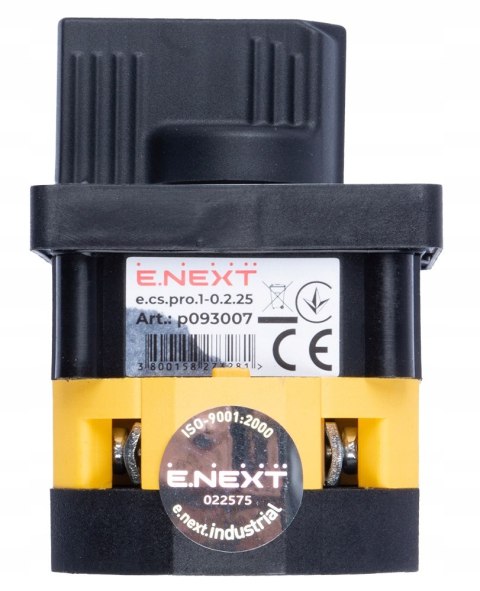

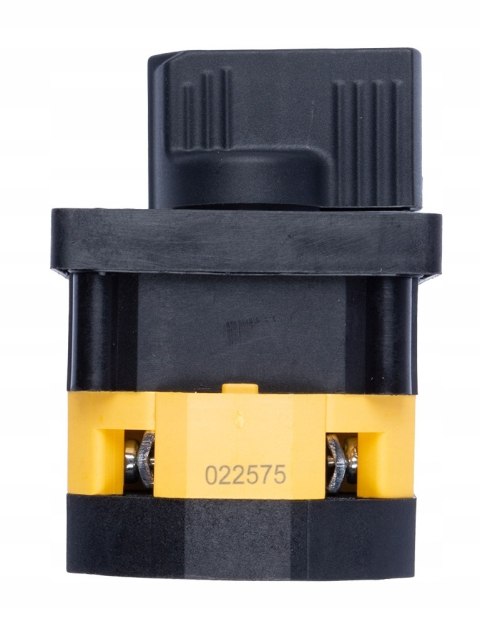

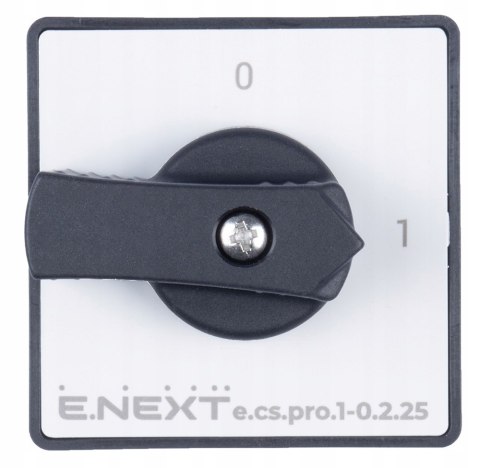

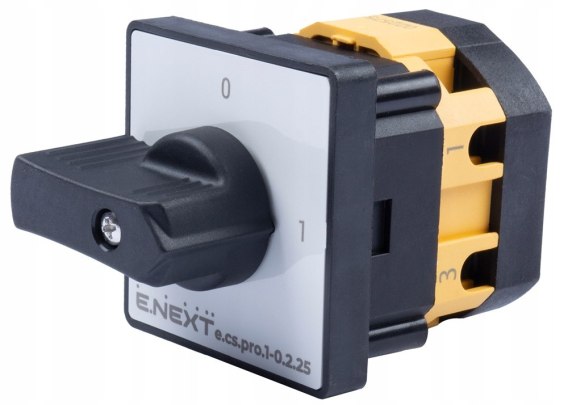

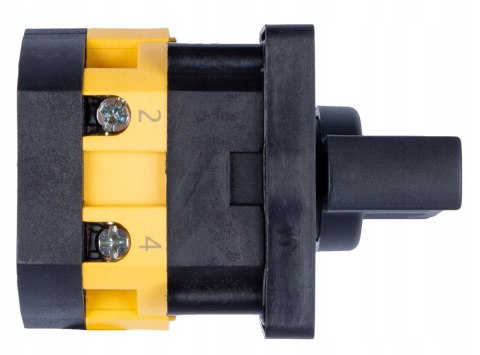

Łącznik krzywkowy (pakietowy) 0-1 25A 2P e.cs.pro.1-0.2.25

Opis produktu

Łącznik krzywkowy (pakietowy) e.cs.pro.1-0.2.25 przeznaczony jest do ręcznego załączania i rozłączania obwodów prądu przemiennego (AC). Pracuje w układzie 0-1, posiada 2 bieguny oraz prąd znamionowy 25 A, co umożliwia jednoczesne i bezpieczne rozłączanie dwóch torów prądowych.

Urządzenie wyróżnia się bardzo wysoką trwałością mechaniczną - do 3 000 000 cykli, solidną konstrukcją oraz uniwersalnym montażem: na szynie DIN (z użyciem adaptera) lub na płycie montażowej / w drzwiach rozdzielnicy. Może pracować w dowolnym położeniu i w szerokim zakresie temperatur.

Łącznik spełnia wymagania normy EN IEC 60947-3, co zapewnia niezawodną i bezpieczną eksploatację w instalacjach sterowniczych i rozdzielczych.

Najważniejsze cechy

• Łącznik krzywkowy (pakietowy) 0-1
• 2 bieguny (2P)
• Prąd znamionowy: 25 A
• Do obwodów AC
• Bardzo wysoka trwałość mechaniczna
• Montaż: szyna DIN (adapter) lub panel
• Praca w dowolnym położeniu

Wymiary i dane montażowe

(wg dokumentacji producenta - wersja 2-polowa)

• Wymiary czołowe: ok. 65 × 65 mm

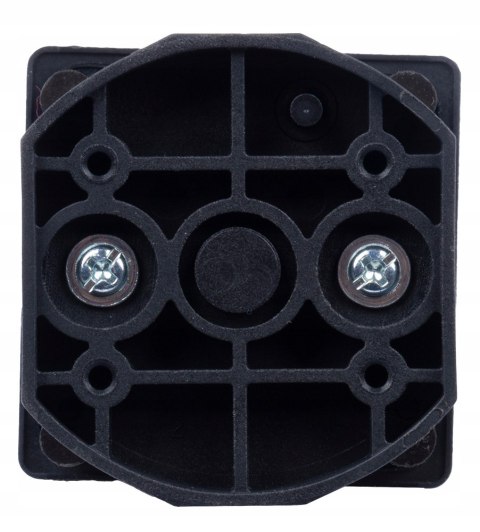

• Podstawa montażowa: 36 × 36 mm
• Rozstaw otworów montażowych: 4 × Ø3,5 mm
• Otwór osi pokrętła: Ø16 mm
• Sposób montażu: panelowy lub DIN (adapter)

Specyfikacja techniczna

• Model: e.cs.pro.1-0.2.25
• Numer katalogowy: p093007
• Rodzaj: łącznik krzywkowy / pakietowy
• Układ styków: 0-1
• Liczba biegunów: 2
• Prąd znamionowy (In): 25 A
• Napięcie robocze (Ue): 120 / 240 / 440 V AC
• Napięcie izolacji (Ui): 660 / 690 V
• Rodzaj prądu: AC
• Częstotliwość: 50 / 60 Hz
• Stopień ochrony: IP20
• Zakres temperatur pracy: -25°C ... +55°C
• Maks. przekrój przewodów: 4 × (1-4 mm²)
• Moment dokręcania zacisków: 0,8 Nm
• Trwałość mechaniczna: 3 000 000 cykli
• Wysokość instalacji: do 2000 m n.p.m.
• Pozycja pracy: dowolna
• Montaż: szyna DIN (adapter) / panel
