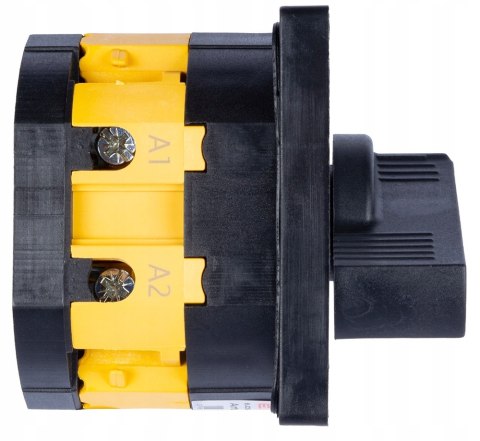

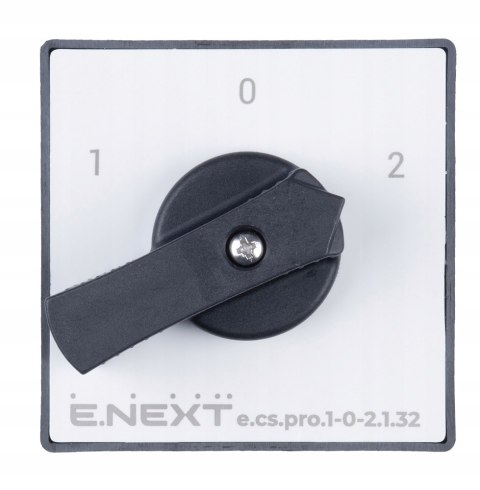

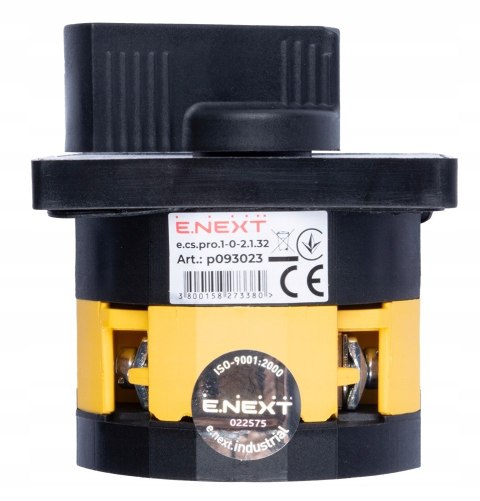

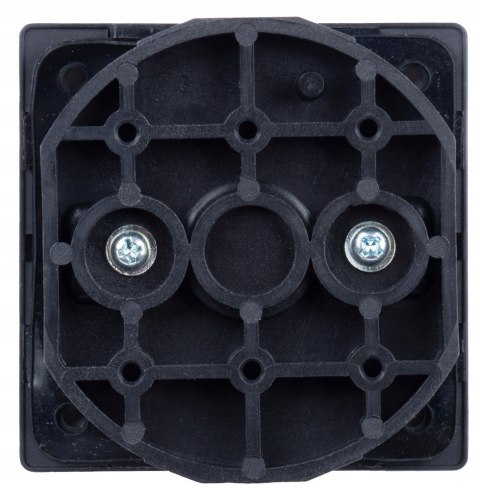

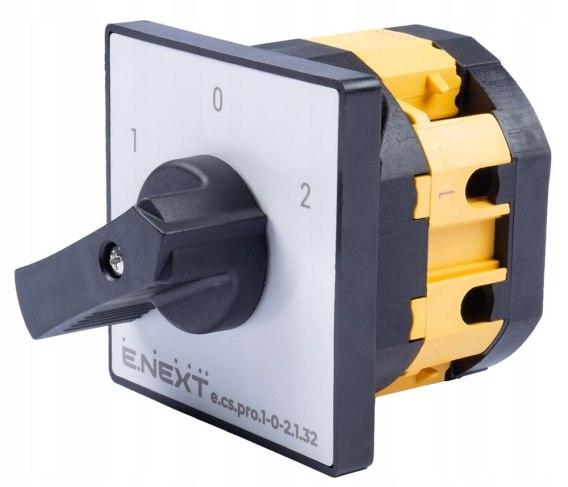

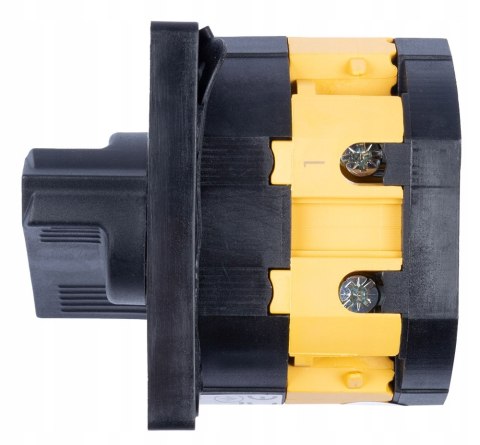

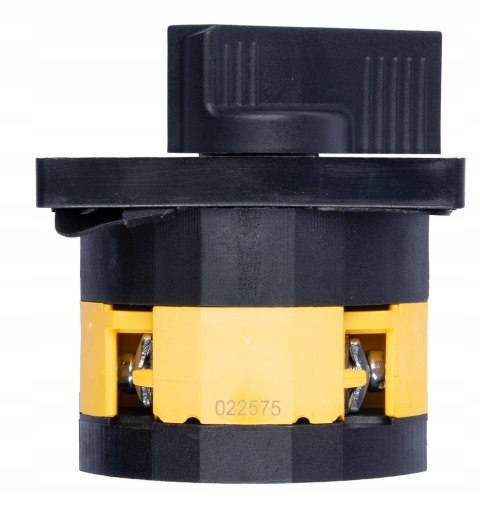

E.NEXT e.cs.pro.1-0-2.1.32 - Łącznik krzywkowy (pakietowy) tablicowy 1-0-2 32A 1P -0-2.1.32

Przełącznik krzywkowy (pakietowy) 1-0-2 32A 1P e.cs.pro.1-0-2.1.32

Informacje o produkcie

Przełącznik krzywkowy (pakietowy) e.cs.pro.1-0-2.1.32 znajduje zastosowanie w ręcznego przełączania obwodów prądu przemiennego (AC) w układzie 1-0-2. Posiada 1 biegun (1P) oraz prąd znamionowy 32 A, dzięki czemu znajduje zastosowanie w obwodach zarządzania, sygnalizacji, pomiarowych oraz pomocniczych, gdzie wymagane są wyższe prądy robocze.

Urządzenie charakteryzuje się bardzo wysoką trwałością mechaniczną - 3 000 000 cykli, solidną konstrukcją oraz wszechstronnym mocowanieem: na szynie DIN 35 mm (za pomocą adaptera) lub na płycie mocowanieowej / w drzwiach rozdzielnicy. Może pracować w dowolnej orientacji.

Kluczowe właściwości

• Przełącznik krzywkowy (pakietowy) 1-0-2
• 1 biegun (1P)
• Wartość znamionowa prądu: 32 A
• Do obwodów AC
• Bardzo wysoka trwałość mechaniczna
• Mocowanie: DIN (adapter) lub panelowy
• Działanie w dowolnej orientacji

Wymiary i dane mocowanieowe

(wg dokumentacji producenta - tabela i rysunek)

• Głębokość całkowita (A): 70 mm
• Wymiary czołowe: 65 × 65 mm
• Podstawa mocowanieowa: 36 × 36 mm
• Rozstaw otworów mocowanieowych: 48 × 48 mm
• Otwory mocowanieowe: 4 × ?3,5 mm
• Otwór osi pokrętła: ?16 mm
• Sposób instalacji: panelowy lub na szynie DIN (adapter)

Specyfikacja techniczna

• Model: e.cs.pro.1-0-2.1.32
• Numer katalogowy: p093023
• Gatunek: przełącznik krzywkowy / pakietowy
• Układ przełączania: 1-0-2
• Liczba biegunów: 1
• Wartość znamionowa prądu (In): 32 A
• Napięcie robocze (Ue): 120 / 240 / 440 V AC
• Napięcie izolacji (Ui): 660 / 690 V
• Gatunek prądu: AC
• Częstotliwość: 50 / 60 Hz
• Poziom ochrony: IP20
• Temperatura eksploatacji: -25°C ... +55°C
• Maks. przekrój przewodów: 3 × (2,5-6 mm²)
• Moment dokręcania zacisków: 1,2 Nm
• Trwałość mechaniczna: 3 000 000 cykli
• Wysokość instalacji: do 2000 m n.p.m.
• Pozycja mocowanieowa: każda
• Mocowanie: DIN 35 mm (adapter) / panel
