E.NEXT e.cs.pro.1-0-2.1.25 - Łącznik krzywkowy (pakietowy) tablicowy 1-0-2 25A 1P -0-2.1.25

Name: E.NEXT e.cs.pro.1-0-2.1.25 - Łącznik krzywkowy (pakietowy) tablicowy 1-0-2 25A 1P -0-2.1.25
Brand: E.NEXT
Price: 24.52 PLN
Availability: InStock

Symbol: p093022

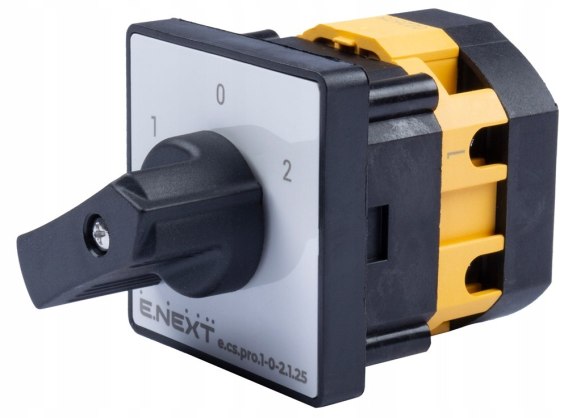

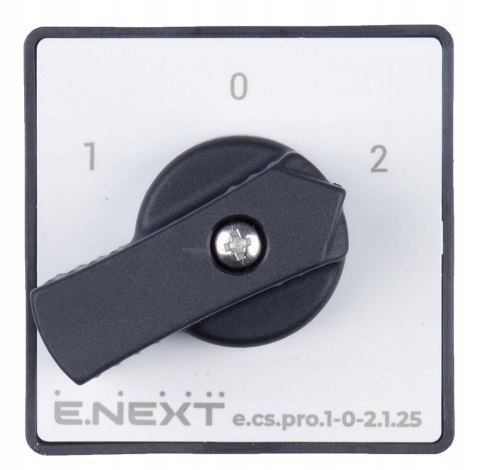

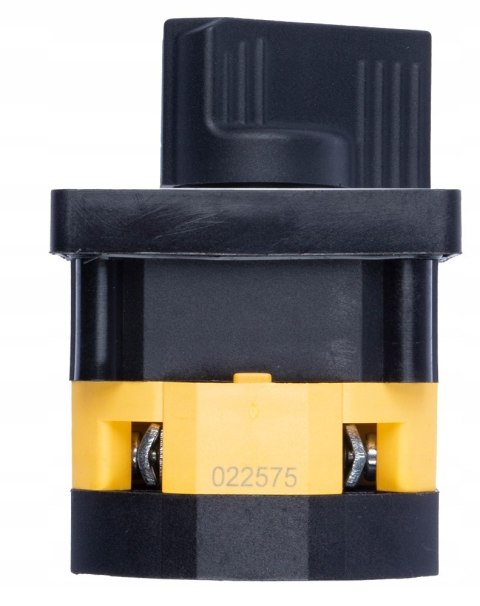

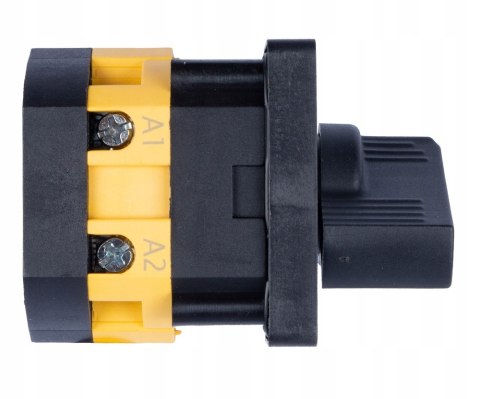

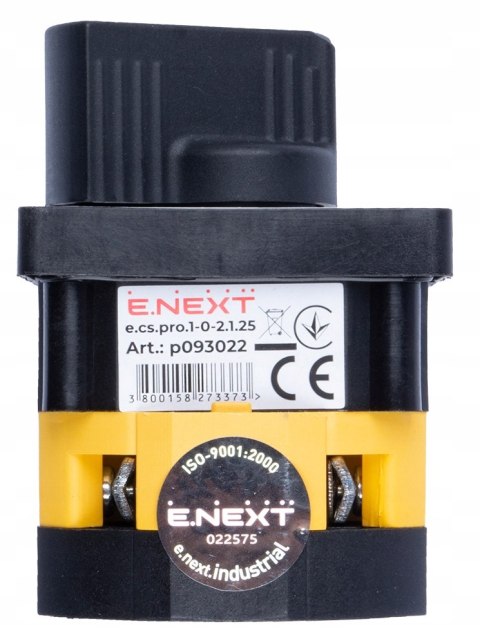

Łącznik krzywkowy (pakietowy) E.NEXT e.cs.pro.1-0-2.1.25. (1-0-2), 1P, 25 A. Nr katalogowy: p093022.

Dostępność: Średnia dostępność 47 szt.

Cena: 24.52

szt.

Zamówienie telefoniczne: 575 998 062 Zostaw telefon

Wysyłka w ciągu: 24 godziny

Cena przesyłki:

14.99

Więcej o produkcie

Stopień ochrony IP (2):

IP54

Częstotliwość [Hz]:

Własny kod:

p093022

Przełącznik krzywkowy (pakietowy) 1-0-2 25A 1P e.cs.pro.1-0-2.1.25

Szczegóły produktu

Przełącznik krzywkowy (pakietowy) e.cs.pro.1-0-2.1.25 stosowany jest do ręcznego przełączania obwodów prądu przemiennego (AC) w układzie 1-0-2. Posiada 1 biegun (1P) oraz prąd znamionowy 25 A, dzięki czemu znajduje zastosowanie w obwodach kierowania, sygnalizacji, pomiarowych oraz pomocniczych.

Przełącznik może być stosowany m.in. jako przełącznik trybu pracy, wyboru obwodu lub źródła zasilania. Charakteryzuje się bardzo wysoką trwałością mechaniczną - 3 000 000 cykli, solidną konstrukcją oraz wielofunkcyjnym zabudowęem: na szynie DIN 35 mm (z użyciem adaptera) lub na płycie zabudowęowej / w drzwiach rozdzielnicy.

Podstawowe cechy

Przełącznik krzywkowy (pakietowy) 1-0-2
1 biegun (1P)
Znamionowy prąd: 25 A
Do obwodów AC
Bardzo wysoka trwałość mechaniczna
Zabudowa: DIN (adapter) lub panelowy
Funkcjonowanie w każdej pozycji

Wymiary i dane zabudowęowe

(wg dokumentacji producenta - dokładnie z tabeli i rysunku)

Głębokość całkowita (A): 70 mm
Wymiary czołowe: 65 × 65 mm

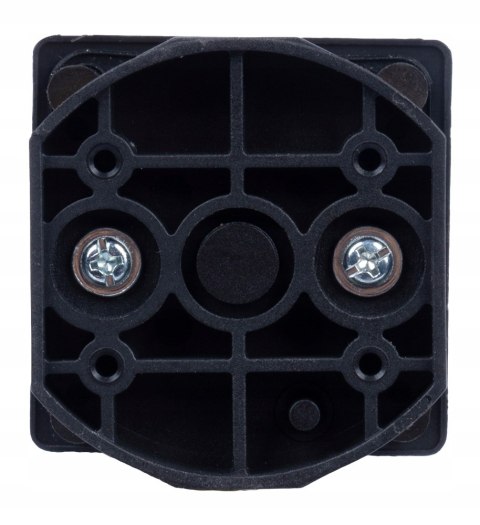

Podstawa zabudowęowa: 36 × 36 mm
Rozstaw otworów zabudowęowych: 48 × 48 mm
Otwory zabudowęowe: 4 × ?3,5 mm
Otwór osi pokrętła: ?16 mm
Sposób mocowania: panelowy lub na szynie DIN (adapter)

Specyfikacja techniczna

Model: e.cs.pro.1-0-2.1.25
Numer katalogowy: p093022
Kategoria: przełącznik krzywkowy / pakietowy
Układ przełączania: 1-0-2
Liczba biegunów: 1
Znamionowy prąd (In): 25 A
Napięcie robocze (Ue): 120 / 240 / 440 V AC
Napięcie izolacji (Ui): 660 / 690 V
Kategoria prądu: AC
Częstotliwość: 50 / 60 Hz
Stopień szczelności: IP20
Zakres temp. roboczych: -25°C ... +55°C
Maks. przekrój przewodów: 3 × (1-4 mm²)
Moment dokręcania zacisków: 0,8 Nm
Trwałość mechaniczna: 3 000 000 cykli
Wysokość podłączenia: do 2000 m n.p.m.
Położenie robocze: swobodna
Zabudowa: DIN 35 mm (adapter) / panel

Parametry:

Stopień ochrony IP (2):

IP54

Częstotliwość [Hz]:

Informacje dotyczące bezpieczeństwa

Wszystkie urządzenia i akcesoria elektryczne należy stosować wyłącznie zgodnie z ich przeznaczeniem i zgodnie z obowiązującymi normami bezpieczeństwa.

Montaż, naprawy i podłączenia elektryczne powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje lub uprawnienia elektryczne.

Przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej należy odłączyć zasilanie w danym obwodzie.

Nie używać uszkodzonych elementów – pęknięcia, nadtopienia, obluzowane styki lub inne oznaki zużycia mogą prowadzić do porażenia prądem lub pożaru.

Produkty należy chronić przed wilgocią, kurzem, ekstremalnymi temperaturami oraz działaniem substancji chemicznych, jeśli nie są do tego przystosowane.

W przypadku urządzeń o określonym stopniu ochrony IP, należy przestrzegać zakresu zastosowania (np. IP44, IP54 – odporność na zachlapania, nie na zanurzenie).

Nie przeciążać obwodów – przed użyciem sprawdzić maksymalne dopuszczalne obciążenie prądowe i napięciowe danego produktu.

Nie modyfikować, nie rozbierać ani nie przerabiać urządzeń elektrycznych – może to spowodować utratę bezpieczeństwa i gwarancji.

Przed pierwszym użyciem zaleca się sprawdzenie zgodności produktu z parametrami instalacji (napięcie, prąd, uziemienie, rodzaj przewodów).

Produkty powinny być przechowywane w suchym, chłodnym miejscu, z dala od źródeł ciepła i bezpośredniego światła słonecznego.

Wszystkie oferowane produkty spełniają wymagania dyrektyw i norm bezpieczeństwa CE.
