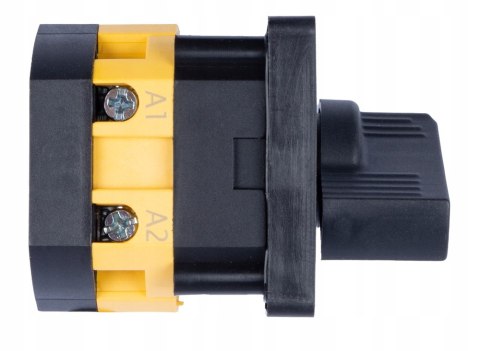

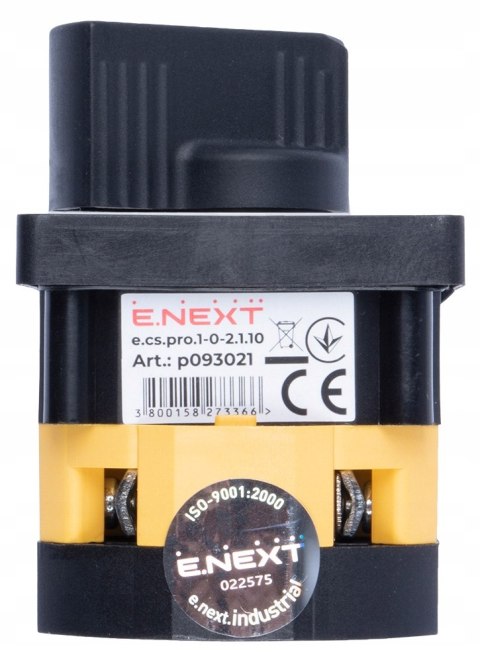

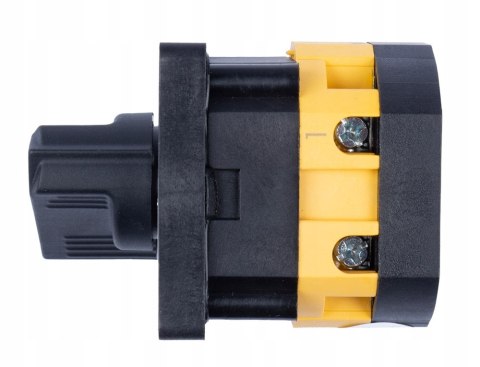

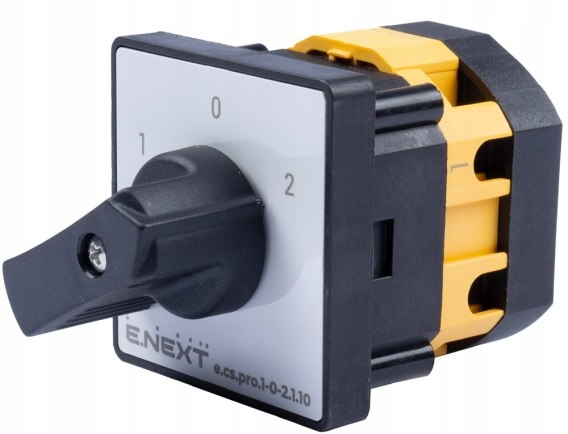

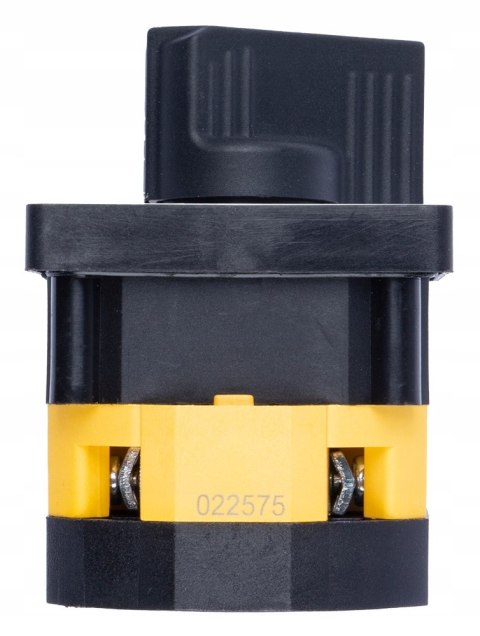

E.NEXT e.cs.pro.1-0-2.1.10 - Łącznik krzywkowy (pakietowy) tablicowy 1-0-2 10A 1P -0-2.1.10

Name: E.NEXT e.cs.pro.1-0-2.1.10 - Łącznik krzywkowy (pakietowy) tablicowy 1-0-2 10A 1P -0-2.1.10
Brand: E.NEXT
Price: 23.56 PLN
Availability: InStock

Symbol: p093021

Łącznik krzywkowy (pakietowy) E.NEXT e.cs.pro.1-0-2.1.10. (1-0-2), 1P, 10 A. Nr katalogowy: p093021.

Dostępność: Duża dostępność 79 szt.

Cena: 23.56

szt.

Zamówienie telefoniczne: 575 998 062 Zostaw telefon

Wysyłka w ciągu: 24 godziny

Cena przesyłki:

14.99

Własny kod:

p093021

Przełącznik krzywkowy (pakietowy) 1-0-2 10A 1P e.cs.pro.1-0-2.1.10

Charakterystyka produktu

Przełącznik krzywkowy (pakietowy) e.cs.pro.1-0-2.1.10 został zaprojektowany do ręcznego przełączania obwodów prądu przemiennego (AC) w układzie 1-0-2. Posiada 1 biegun oraz prąd znamionowy 10 A, dzięki czemu znajduje zastosowanie w obwodach kontroli, sygnalizacji, pomiarowych oraz pomocniczych.

Przełącznik może być stosowany m.in. jako element wyboru kierunku, trybu pracy, źródła zasilania lub pozycji roboczej. Charakteryzuje się bardzo wysoką trwałością mechaniczną - do 3 000 000 cykli, solidną konstrukcją oraz wielozadaniowym instalacjęem: na szynie DIN (z użyciem adaptera) lub na płycie instalacjęowej / w drzwiach rozdzielnicy.

Główne zalety

Przełącznik krzywkowy (pakietowy) 1-0-2
1 biegun (1P)
Prąd nominalny: 10 A
Do obwodów AC
Bardzo wysoka trwałość mechaniczna
Instalacja: szyna DIN (adapter) lub panel
Praca w każdym położeniu

Wymiary i dane instalacjęowe

(wg dokumentacji producenta - wersja 1-polowa)

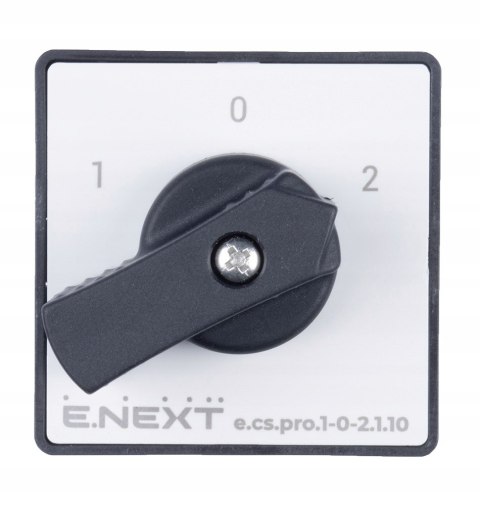

Wymiary czołowe: ok. 54 × 65 mm

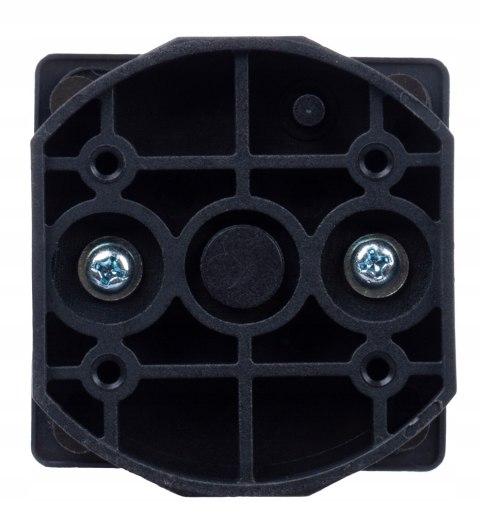

Podstawa instalacjęowa: 36 × 36 mm
Rozstaw otworów instalacjęowych: 4 × ?3,5 mm
Otwór osi pokrętła: ?16 mm
Głębokość całkowita (A): ok. 80 mm
Sposób zabudowy: panelowy lub na szynie DIN (adapter)

Specyfikacja techniczna

Model: e.cs.pro.1-0-2.1.10
Numer katalogowy: p093021
Typ: przełącznik krzywkowy / pakietowy
Układ przełączania: 1-0-2
Liczba biegunów: 1
Prąd nominalny (In): 10 A
Napięcie robocze (Ue): 120 / 240 / 440 V AC
Napięcie izolacji (Ui): 660 / 690 V
Typ prądu: AC
Częstotliwość: 50 / 60 Hz
Klasa ochrony: IP20
Dopuszczalny zakres temperatur: -25°C ... +55°C
Maks. przekrój przewodów: 3 × (1-2,5 mm²)
Moment dokręcania zacisków: 0,8 Nm
Trwałość mechaniczna: 3 000 000 cykli
Wysokość zabudowy: do 2000 m n.p.m.
Orientacja pracy: nieograniczona
Instalacja: szyna DIN (adapter) / panel

Parametry:

Informacje dotyczące bezpieczeństwa

Wszystkie urządzenia i akcesoria elektryczne należy stosować wyłącznie zgodnie z ich przeznaczeniem i zgodnie z obowiązującymi normami bezpieczeństwa.

Montaż, naprawy i podłączenia elektryczne powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje lub uprawnienia elektryczne.

Przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej należy odłączyć zasilanie w danym obwodzie.

Nie używać uszkodzonych elementów – pęknięcia, nadtopienia, obluzowane styki lub inne oznaki zużycia mogą prowadzić do porażenia prądem lub pożaru.

Produkty należy chronić przed wilgocią, kurzem, ekstremalnymi temperaturami oraz działaniem substancji chemicznych, jeśli nie są do tego przystosowane.

W przypadku urządzeń o określonym stopniu ochrony IP, należy przestrzegać zakresu zastosowania (np. IP44, IP54 – odporność na zachlapania, nie na zanurzenie).

Nie przeciążać obwodów – przed użyciem sprawdzić maksymalne dopuszczalne obciążenie prądowe i napięciowe danego produktu.

Nie modyfikować, nie rozbierać ani nie przerabiać urządzeń elektrycznych – może to spowodować utratę bezpieczeństwa i gwarancji.

Przed pierwszym użyciem zaleca się sprawdzenie zgodności produktu z parametrami instalacji (napięcie, prąd, uziemienie, rodzaj przewodów).

Produkty powinny być przechowywane w suchym, chłodnym miejscu, z dala od źródeł ciepła i bezpośredniego światła słonecznego.

Wszystkie oferowane produkty spełniają wymagania dyrektyw i norm bezpieczeństwa CE.
