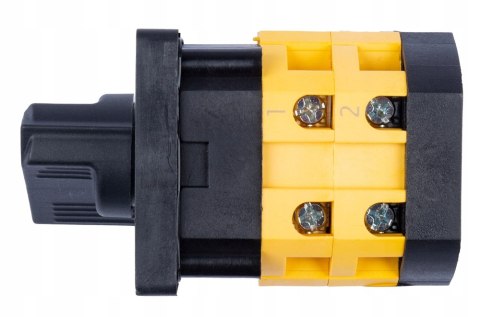

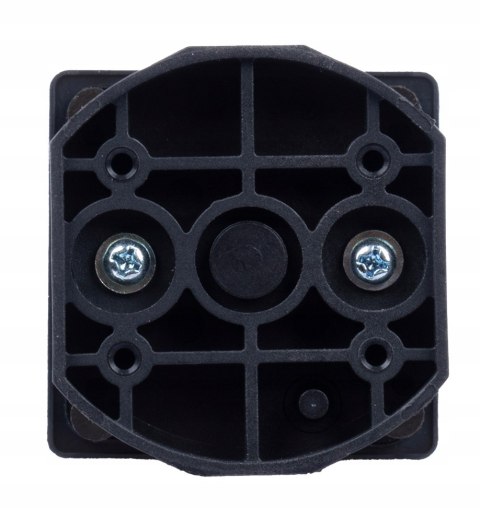

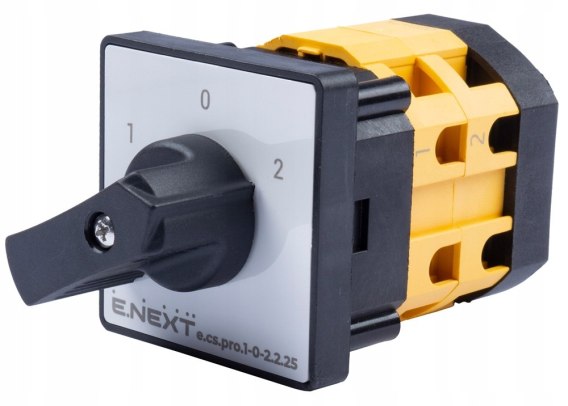

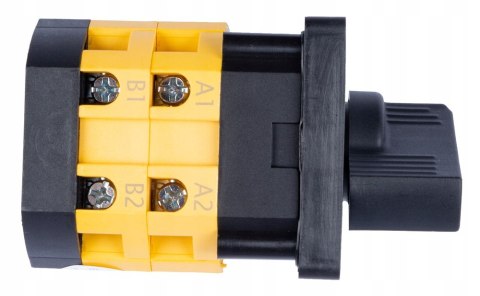

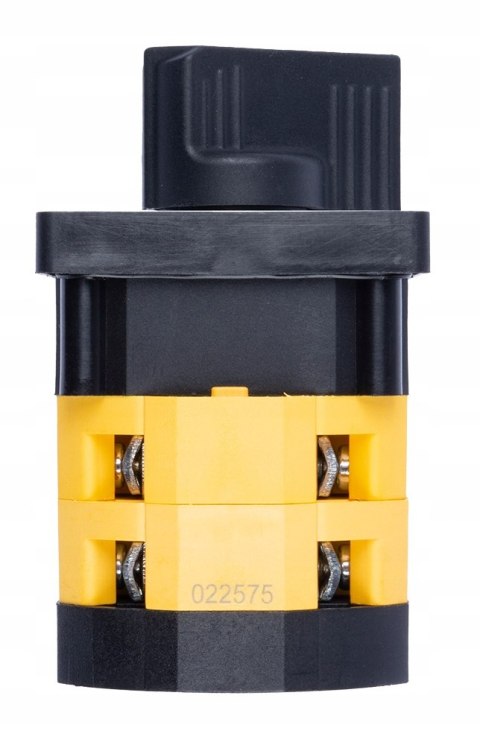

E.NEXT e.cs.pro.1-0-2.2.25 - Przełącznik krzywkowy (pakietowy) 1-0-2 25A 2P -0-2.2.25

Name: E.NEXT e.cs.pro.1-0-2.2.25 - Przełącznik krzywkowy (pakietowy) 1-0-2 25A 2P -0-2.2.25
Brand: E.NEXT
Price: 31.26 PLN
Availability: OutOfStock

Symbol: p093027

Łącznik krzywkowy (pakietowy) E.NEXT e.cs.pro.1-0-2.2.25. (1-0-2), 2P, 25 A. Nr katalogowy: p093027.

Dostępność: Brak towaru 0 szt.

Powiadom gdy produkt będzie dostępny

Cena: 31.26

szt.

Zamówienie telefoniczne: 575 998 062 Zostaw telefon

Wysyłka w ciągu: 24 godziny

Cena przesyłki:

14.99

Własny kod:

p093027

Przełącznik krzywkowy (pakietowy) 1-0-2 25A 2P e.cs.pro.1-0-2.2.25

Opis produktu

Przełącznik krzywkowy (pakietowy) e.cs.pro.1-0-2.2.25 przeznaczony jest do ręcznego przełączania obwodów prądu przemiennego (AC) w układzie 1-0-2. Urządzenie posiada 2 bieguny (2P) oraz prąd znamionowy 25 A, co umożliwia jednoczesne i bezpieczne przełączanie dwóch torów prądowych.

Przełącznik znajduje zastosowanie w obwodach sterowania, sygnalizacji i pomiarowych, a także jako przełącznik trybu pracy lub wyboru źródła zasilania. Konstrukcja zapewnia bardzo wysoką trwałość mechaniczną - 3 000 000 cykli oraz niezawodną pracę w warunkach przemysłowych.

Montaż możliwy jest na szynie DIN 35 mm (z użyciem adaptera) lub na płycie montażowej / w drzwiach rozdzielnicy.

Najważniejsze cechy

Przełącznik krzywkowy (pakietowy) 1-0-2
2 bieguny (2P)
Prąd znamionowy: 25 A
Do obwodów AC
Bardzo wysoka trwałość mechaniczna
Montaż: DIN (adapter) lub panelowy
Praca w dowolnym położeniu

Wymiary i dane montażowe

(wg dokumentacji producenta - osobny wiersz tabeli dla 2P, 25 A)

Głębokość całkowita (A): 70 mm
Wymiary czołowe: 65 × 65 mm
Podstawa montażowa: 36 × 36 mm
Rozstaw otworów montażowych: 48 × 48 mm
Otwory montażowe: 4 × Ø3,5 mm
Otwór osi pokrętła: Ø16 mm
Sposób montażu: panelowy lub na szynie DIN (adapter)

Specyfikacja techniczna

Model: e.cs.pro.1-0-2.2.25
Numer katalogowy: p093027
Rodzaj: przełącznik krzywkowy / pakietowy
Układ przełączania: 1-0-2
Liczba biegunów: 2
Prąd znamionowy (In): 25 A
Napięcie robocze (Ue): 120 / 240 / 440 V AC
Napięcie izolacji (Ui): 660 / 690 V
Rodzaj prądu: AC
Częstotliwość: 50 / 60 Hz
Stopień ochrony: IP20
Zakres temperatur pracy: -25°C ... +55°C
Maks. przekrój przewodów: 6 × (1-4 mm²)
Moment dokręcania zacisków: 0,8 Nm
Trwałość mechaniczna: 3 000 000 cykli
Wysokość instalacji: do 2000 m n.p.m.
Pozycja pracy: dowolna
Montaż: DIN 35 mm (adapter) / panel
Norma: EN IEC 60947-3

Parametry:

Informacje dotyczące bezpieczeństwa

Wszystkie urządzenia i akcesoria elektryczne należy stosować wyłącznie zgodnie z ich przeznaczeniem i zgodnie z obowiązującymi normami bezpieczeństwa.

Montaż, naprawy i podłączenia elektryczne powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje lub uprawnienia elektryczne.

Przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej należy odłączyć zasilanie w danym obwodzie.

Nie używać uszkodzonych elementów – pęknięcia, nadtopienia, obluzowane styki lub inne oznaki zużycia mogą prowadzić do porażenia prądem lub pożaru.

Produkty należy chronić przed wilgocią, kurzem, ekstremalnymi temperaturami oraz działaniem substancji chemicznych, jeśli nie są do tego przystosowane.

W przypadku urządzeń o określonym stopniu ochrony IP, należy przestrzegać zakresu zastosowania (np. IP44, IP54 – odporność na zachlapania, nie na zanurzenie).

Nie przeciążać obwodów – przed użyciem sprawdzić maksymalne dopuszczalne obciążenie prądowe i napięciowe danego produktu.

Nie modyfikować, nie rozbierać ani nie przerabiać urządzeń elektrycznych – może to spowodować utratę bezpieczeństwa i gwarancji.

Przed pierwszym użyciem zaleca się sprawdzenie zgodności produktu z parametrami instalacji (napięcie, prąd, uziemienie, rodzaj przewodów).

Produkty powinny być przechowywane w suchym, chłodnym miejscu, z dala od źródeł ciepła i bezpośredniego światła słonecznego.

Wszystkie oferowane produkty spełniają wymagania dyrektyw i norm bezpieczeństwa CE.
