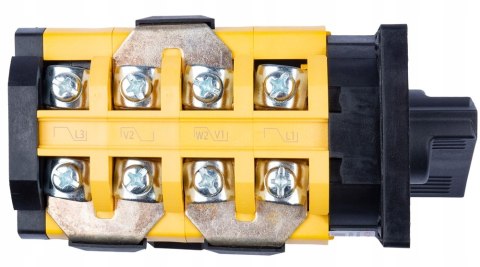

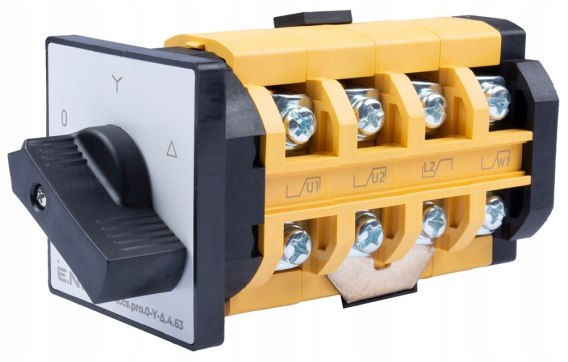

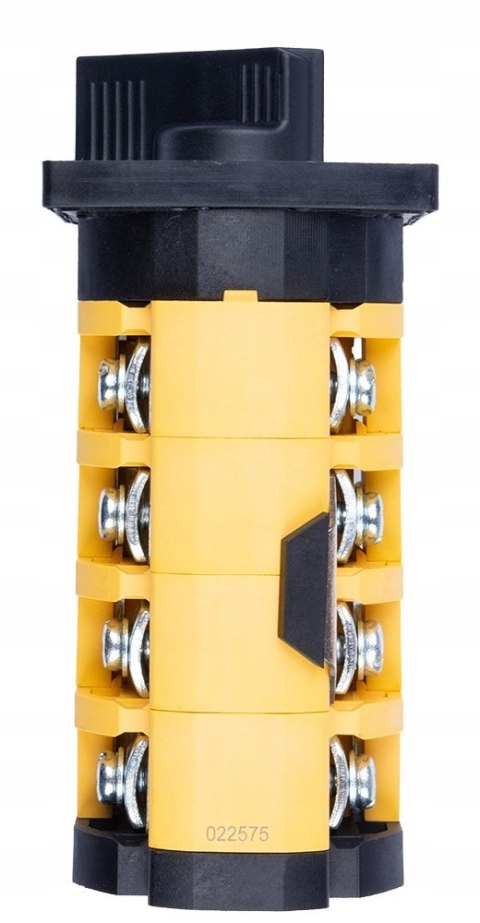

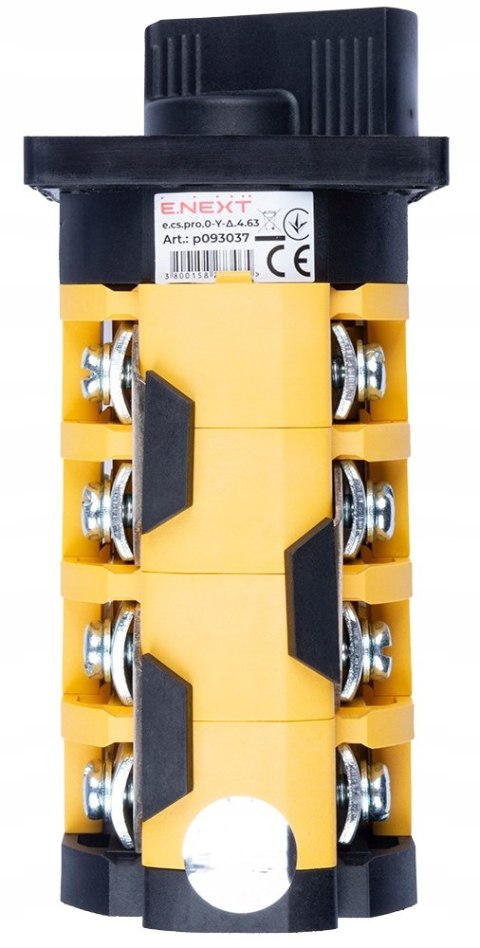

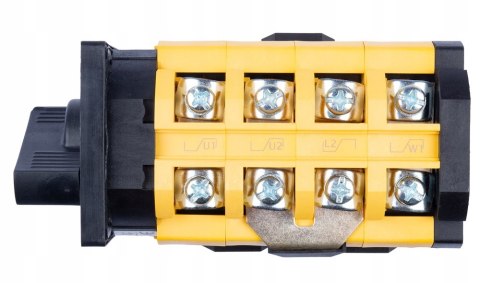

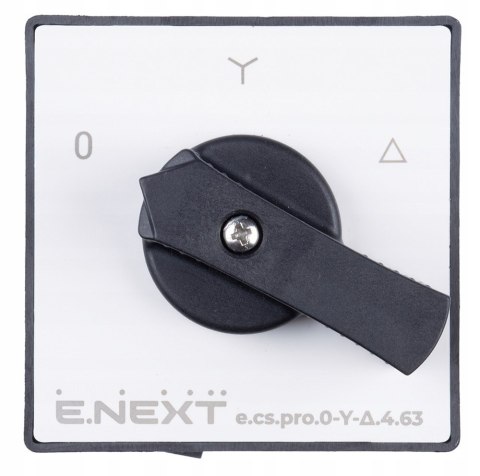

E.NEXT e.cs.pro.0-Y - Przełącznik krzywkowy gwiazda-trójkąt 63A 4P
Symbol: p093037
Łącznik krzywkowy (pakietowy) E.NEXT e.cs.pro.0-Y. Δ.4.63, 4P, 63 A. Nr katalogowy: p093037.
Dostępność: Mało 9 szt.
Cena: 105.26
Cena: 105.26
Do bezpłatnej dostawy brakuje -,--
Podsumowanie zamówienia
Suma Netto 0,00 zł
Suma Brutto 0,00 zł
Cena uwzględnia rabaty
Dostępność i dostawa
Przełącznik krzywkowy Gwiazda-Trójkąt 0-Y-Δ 63A 4P e.cs.pro.0-Y-Δ.4.63
Opis produktu
Przełącznik krzywkowy (pakietowy) e.cs.pro.0-Y-Δ.4.63 przeznaczony jest do ręcznego przełączania obwodów prądu przemiennego (AC) w układzie 0-Y-Δ (gwiazda-trójkąt). Urządzenie posiada 4 bieguny (4P) oraz wysoki prąd znamionowy 63 A, dzięki czemu jest przeznaczone do rozruchu i sterowania silnikami trójfazowymi o dużej mocy.
Przełącznik umożliwia bezpieczne przełączanie silnika z połączenia gwiazda (Y) na trójkąt (Δ), skutecznie ograniczając prąd rozruchowy oraz obciążenia mechaniczne. Znajduje zastosowanie w instalacjach przemysłowych, rozdzielnicach sterowniczych, układach automatyki oraz w obwodach pomocniczych maszyn i urządzeń.
Konstrukcja została wzmocniona pod kątem pracy przy dużych prądach, co potwierdza zwiększony moment dokręcania zacisków (2,0 Nm) oraz większe przekroje przyłączanych przewodów.
Montaż możliwy jest na szynie DIN 35 mm (za pomocą adaptera) lub panelowo - w drzwiach i płytach montażowych rozdzielnic. Produkt spełnia wymagania normy EN IEC 60947-3.
Najważniejsze cechy
- Przełącznik krzywkowy Gwiazda-Trójkąt (0-Y-Δ)
- 4 bieguny (4P)
- Prąd znamionowy: 63 A
- Do rozruchu silników trójfazowych dużej mocy
- Wzmocniona konstrukcja zacisków
- Montaż: DIN (adapter) lub panelowy
- Praca w dowolnym położeniu
- Zgodność z normą EN IEC 60947-3

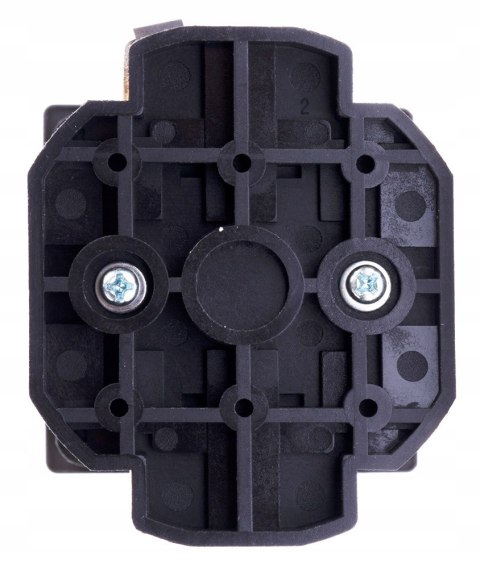

Wymiary i dane montażowe
(wg dokumentacji producenta - wariant wysokoprądowy)
- Głębokość całkowita (A): 140,5 mm
- Wymiary czołowe: 65 × 65 mm
- Podstawa montażowa: 36 × 36 mm
- Rozstaw otworów montażowych: 48 × 48 mm
- Otwory montażowe: 4 × Ø3,5 mm
- Otwór osi: Ø16 mm
- Sposób montażu: panelowy lub na szynie DIN (adapter)
63 A = duży korpus i duży front (65 × 65 mm)
Wymiary zgodne z grupą 32-63 A, a nie z wariantami 25 A
Specyfikacja techniczna
- Model: e.cs.pro.0-Y-Δ.4.63
- Numer katalogowy: p093037
- Rodzaj: przełącznik krzywkowy / pakietowy
- Funkcja: gwiazda-trójkąt (0-Y-Δ)
- Liczba biegunów: 4
- Prąd znamionowy (In): 63 A
- Napięcie robocze (Ue): 120 / 240 / 440 V AC
- Napięcie izolacji (Ui): 660 / 690 V
- Rodzaj prądu: AC
- Częstotliwość: 50 / 60 Hz
- Stopień ochrony: IP20
- Zakres temperatur pracy: -25°C ... +55°C
- Maks. przekrój przewodów: 9 × (4-16 mm²)
- Moment dokręcania zacisków: 2,0 Nm
- Trwałość mechaniczna: 2 000 000 cykli
- Wysokość instalacji: do 2000 m n.p.m.
- Pozycja pracy: dowolna
- Montaż: DIN 35 mm (adapter) / panel
Informacje dotyczące bezpieczeństwa
Wszystkie urządzenia i akcesoria elektryczne należy stosować wyłącznie zgodnie z ich przeznaczeniem i zgodnie z obowiązującymi normami bezpieczeństwa.
Montaż, naprawy i podłączenia elektryczne powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje lub uprawnienia elektryczne.
Przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej należy odłączyć zasilanie w danym obwodzie.
Nie używać uszkodzonych elementów – pęknięcia, nadtopienia, obluzowane styki lub inne oznaki zużycia mogą prowadzić do porażenia prądem lub pożaru.
Produkty należy chronić przed wilgocią, kurzem, ekstremalnymi temperaturami oraz działaniem substancji chemicznych, jeśli nie są do tego przystosowane.
W przypadku urządzeń o określonym stopniu ochrony IP, należy przestrzegać zakresu zastosowania (np. IP44, IP54 – odporność na zachlapania, nie na zanurzenie).
Nie przeciążać obwodów – przed użyciem sprawdzić maksymalne dopuszczalne obciążenie prądowe i napięciowe danego produktu.
Nie modyfikować, nie rozbierać ani nie przerabiać urządzeń elektrycznych – może to spowodować utratę bezpieczeństwa i gwarancji.
Przed pierwszym użyciem zaleca się sprawdzenie zgodności produktu z parametrami instalacji (napięcie, prąd, uziemienie, rodzaj przewodów).
Produkty powinny być przechowywane w suchym, chłodnym miejscu, z dala od źródeł ciepła i bezpośredniego światła słonecznego.
Wszystkie oferowane produkty spełniają wymagania dyrektyw i norm bezpieczeństwa CE.
