Stycznik +1NC 65A 230V NO+NC

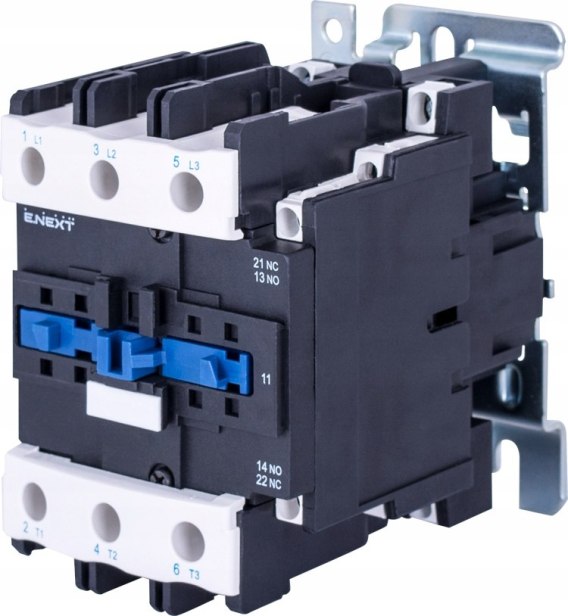

Stycznik 65A 230V AC 1NO+1NC AC-3 - e.pro.ukc.4.65.230.1NO+1NC

Stycznik e.pro.ukc.4.65.230.1NO+1NC znajduje zastosowanie w pracy w stacjonarnych instalacjach elektrycznych i służy do zdalnego załączania, wyłączania oraz rewersowania trójfazowych asynchronicznych silników elektrycznych z wirnikiem klatkowym. Może być również stosowany do łączenia obwodów oświetlenia grupowego oraz innych obciążeń o niewielkiej indukcyjności.

Urządzenie pracuje w kategorii użytkowania AC-3, posiada 3 tory główne oraz zestyk pomocniczy 1NO + 1NC, co pozwala na jego wykorzystanie w układach kierowania i automatyki. Cewka sterująca zasilana jest napięciem 230 V AC.

Stycznik charakteryzuje się wysoką trwałością mechaniczną i elektryczną, solidną konstrukcją oraz możliwością mocowania na szynie DIN 35 mm lub na płycie zabudowęowej. Spełnia wymagania normy EN 60947-4-1, co gwarantuje bezpieczną i niezawodną pracę w aplikacjach przemysłowych.

Podstawowe cechy

• Stycznik mocy AC-3
• Znamionowy prąd: 65 A
• Cewka sterująca: 230 V AC
• 3 bieguny (3P)
• Styki pomocnicze: 1NO + 1NC
• Do kierowania silnikami trójfazowymi
• Wysoka trwałość mechaniczna i elektryczna
• Zabudowa: DIN 35 mm lub panelowy

Specyfikacja techniczna

• Model: e.pro.ukc.4.65.230.1NO+1NC
• Numer katalogowy: p009115
• Kategoria: stycznik mocy
• Kategoria użytkowania: AC-3
• Liczba biegunów: 3
• Znamionowy prąd AC-3 (In): 65 A
• Moc silnika AC-3: do 30 kW
• Napięcie robocze (Ue): AC 400 / 660 V
• Napięcie izolacji (Ui): 690 V
• Napięcie udarowe (Uimp): 6 kV
• Napięcie cewki (Uc): 230 V AC
• Częstotliwość: 50 Hz
• Styki pomocnicze: 1NO + 1NC
• Maks. krótkotrwałe przeciążenie (t ? 1 s): 8 × In
• Stopień szczelności: IP20
• Zakres temp. roboczych: -25°C ... +50°C
• Stopień zanieczyszczenia: 3
• Wysokość podłączenia: do 2000 m n.p.m.
• Trwałość mechaniczna / elektryczna: 8 000 000 / 600 000 cykli
• Zabudowa: szyna DIN 35 mm lub płyta zabudowęowa
• Położenie robocze: pionowa i pozioma (odchylenie ? 5°)
