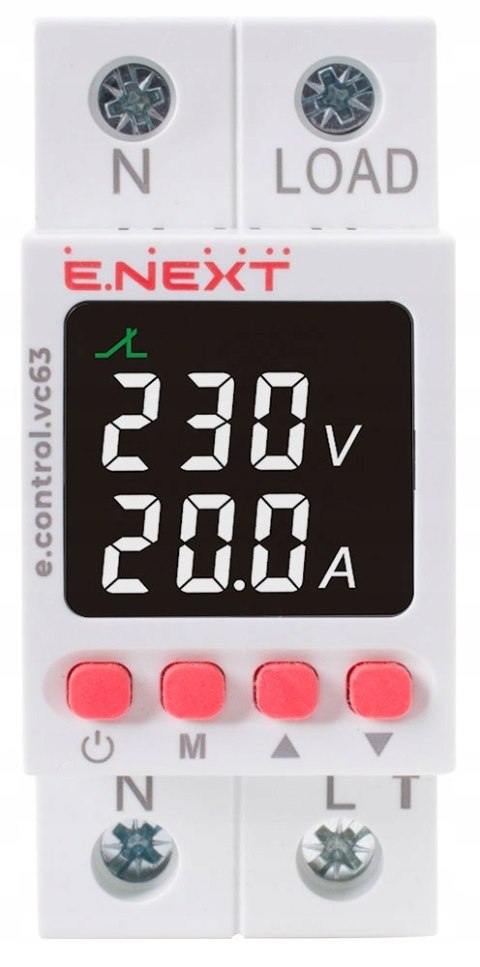

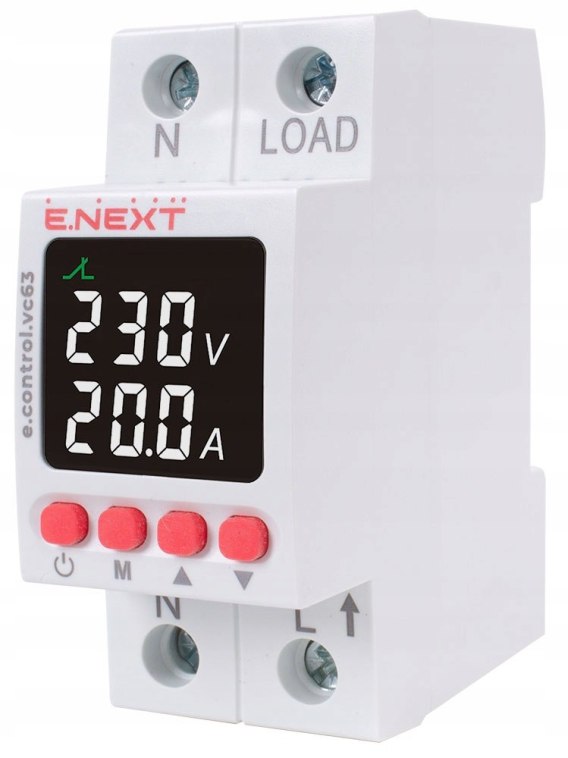

Przekaźnik kontroli napięcia i prądu e.control.vc63 63A, ze wskazaniem

Przekaźnik kontroli napięcia i prądu e.control.vc32, e.control.vc40, e.control.vc63 (dalej: przekaźnik lub urządzenie) przeznaczone jest do ciągłego monitorowania wielkości napięcia i prądu w obwodach jednofazowych oraz ochrony urządzeń przed niedopuszczalnymi wahaniami napięcia i przeciążeniami

• Nominalne napięcie, V: 230
• Zakres roboczego napięcia, V: 50-400
• Nominalna częstotliwość, Hz: 50/60
• Nominalne napięcie izolacji, V: 400
• Liczba i rodzaj kontaktów: 1 NO
• Maksymalny prąd przełączania, A: 32 / 40 / 63 (w zależności od modelu)
• Zakres regulacji prądu przeciążeniowego, A: 1-32 / 1-40 / 1-63 (w zależności od modelu)
• Zakres regulacji czasu opóźnienia wyłączenia, s: przy zwiększonym napięciu 0,5; przy zmniejszonym napięciu ?80 V - 0,5; <80 V - 0,1; przy przeciążeniu In
• Zakres regulacji czasu opóźnienia włączenia, s: 5-600
• Zakres opóźnienia działania przy przekroczeniu prądu, s: 0-600
• Histereza: >U-5 V;
• Zakres regulacji napięcia, V: po górnej granicy 220-300; po dolnej granicy 80-210
• Elektryczna trwałość, cykle Wł/Wył, nie mniej niż: 10^4
• Mechaniczna trwałość, cykle Wł/Wył, nie mniej niż: 10^6
• Siła dokręcania śruby kontaktów, nie więcej, Nm: 1
• Klasa ochrony: IP20
• Masa, g, nie więcej: 130
• Zakres temperatur roboczych, °C: -5...+40
• Wysokość nad poziomem morza, nie więcej, m: 2000
• Dopuszczalna względna wilgotność, %: 50
• Stopień zanieczyszczenia środowiska: 3
• Robocze położenie w przestrzeni: dowolne

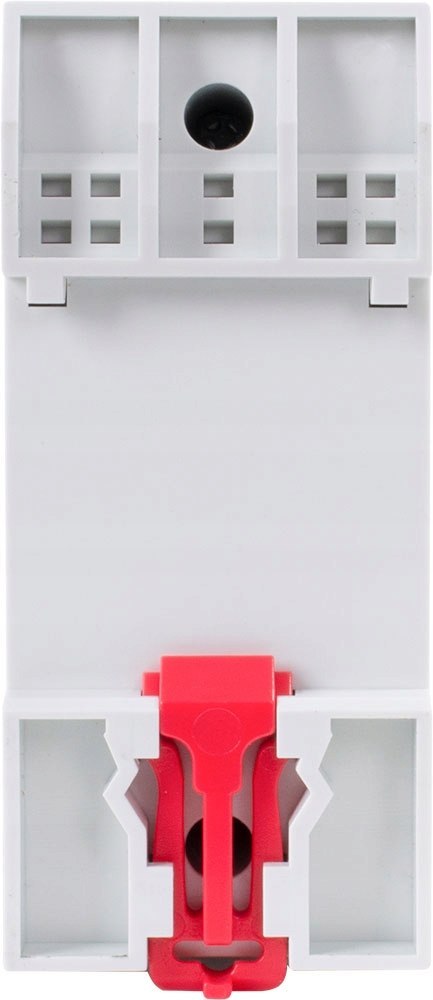

• Instalacja na szynie DIN 35 mm: Tak

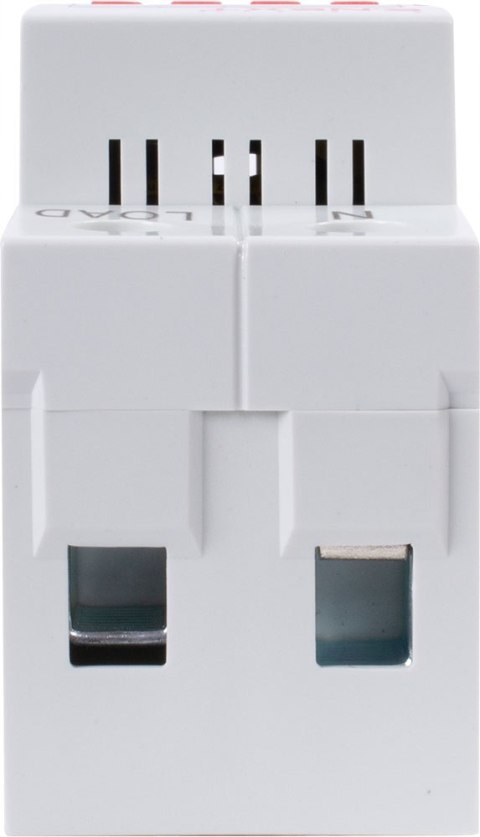

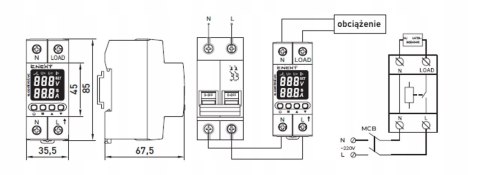

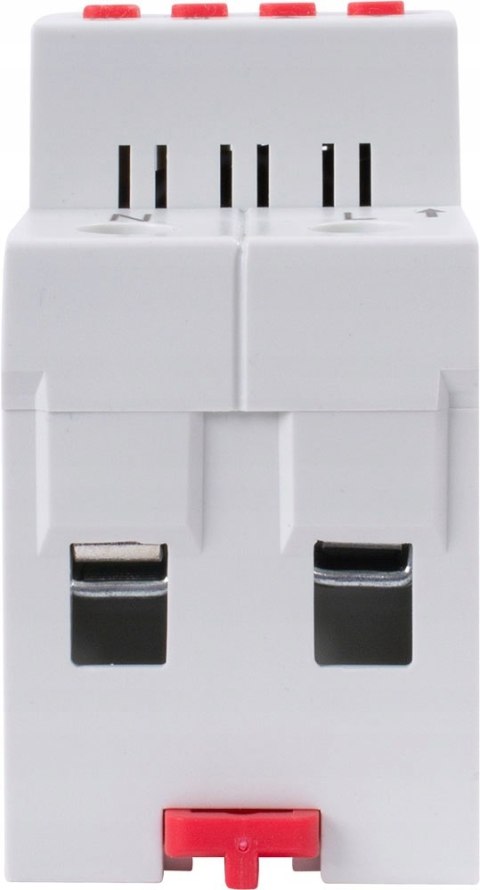

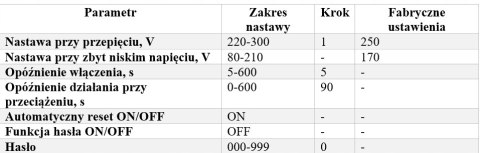

Ustawienia parametrów

1. Włącz urządzenie:

   Po podłączeniu zasilania uruchom przekaźnik.

2. Dostosowanie parametrów:

   Wejdź do menu konfiguracji, naciskając przycisk SET.

   Wybierz odpowiedni parametr do ustawienia (np. granice napięcia, prąd przeciążenia, czas opóźnienia).

3. Instrukcja kroków:

   Granice napięcia:

   Wciśnij SET, aby aktywować ustawienie górnej granicy napięcia.

   Za pomocą przycisków "+" i "-" ustaw wartość (np. 250 V dla górnej granicy, 170 V dla dolnej).

   Potwierdź, wciskając ponownie SET.

   Prąd przeciążenia:

   Wciśnij SET, wybierz parametr przeciążenia i ustaw odpowiednią wartość (np. 32 A).

   Potwierdź wartość.

   Opóźnienie załączenia:

   Ustaw czas w zakresie od 5 do 600 sekund, dostosowując go do wymagań zabudowy.

   Funkcje dodatkowe:

   Włącz lub wyłącz automatyczny reset i ustaw hasło (jeśli wymagane).

4. Zapis ustawień:

   Zapisz każde ustawienie, naciskając SET. Przekaźnik automatycznie wychodzi z trybu konfiguracji po 60 sekundach braku aktywności.

Test i uruchomienie

1. Po zakończeniu ustawień podłącz obciążenie zgodnie z dokumentacją techniczną.
2. Przetestuj działanie przekaźnika, symulując warunki pracy (np. przekroczenie napięcia, przeciążenie).
3. Upewnij się, że diody sygnalizacyjne poprawnie wskazują stan urządzenia.
