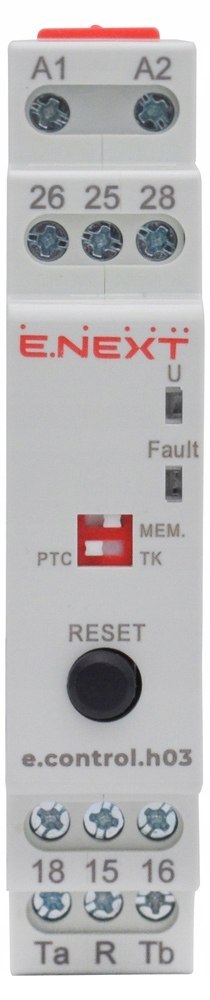

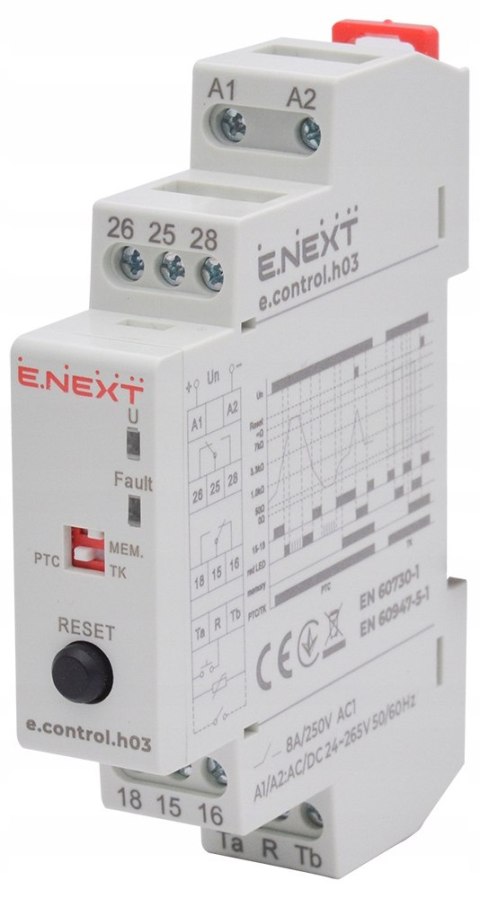

E.NEXT e.control.h03 - Przekaźnik kontroli temperatury uzwojeń silnika

Przekaźnik kontroli temperatury uzwojeń silnika e.control.h03

Kod produktu: i0310043

Informacje o produkcie

Przekaźnik e.control.h03 służy do monitorowania temperatury uzwojeń silników elektrycznych wyposażonych w czujniki PTC (termistory zabezpieczające).

Urządzenie automatycznie odłącza zasilanie silnika, gdy temperatura uzwojeń przekroczy dopuszczalną wartość, chroniąc napęd przed przegrzaniem i uszkodzeniem izolacji.

Po ostygnięciu silnika i spadku rezystancji czujnika PTC, przekaźnik gwarantuje ponowne uruchomienie obwodu.

Dzięki szerokiemu zakresowi napięcia zasilania AC/DC 24-265 V oraz kompaktowej obudowie o szerokości 18 mm, e.control.h03 można łatwo zintegrować z dowolnym układem zarządzania lub rozdzielnicą.

?? Dane katalogowe

• Kod producenta: i0310043
• Typ urządzenia: Przekaźnik kontroli temperatury uzwojeń silnika
• Typ czujnika temperatury: PTC / TK
• Zasilanie: AC/DC 24-265 V
• Częstotliwość znamionowa: 50/60 Hz
• Zużycie energii: ? 1,5 W
• Klasa dokładności: 5
• Styki wyjściowe: 2 × C/O (przełączne) beznapięciowe
• Znamionowy prąd styków (250 V AC/DC): 8 A (AC-1), 2 A (AC-15)
• Prąd rozruchowy: 10 A / < 3 s
• Trwałość mechaniczna / elektryczna: 1 000 000 / 100 000 cykli
• Temperatura eksploatacji: od -25°C do +50°C
• Poziom ochrony obudowy: IP20
• Maks. przekrój przewodów: 1 mm²
• Moment dokręcania zacisków: 0,5 Nm
• Wilgotność względna dopuszczalna: < 60% (przy 40°C, bez kondensacji)
• Mocowanie: Na szynę DIN 35 mm
• Pozycja mocowanieowa: Dowolna

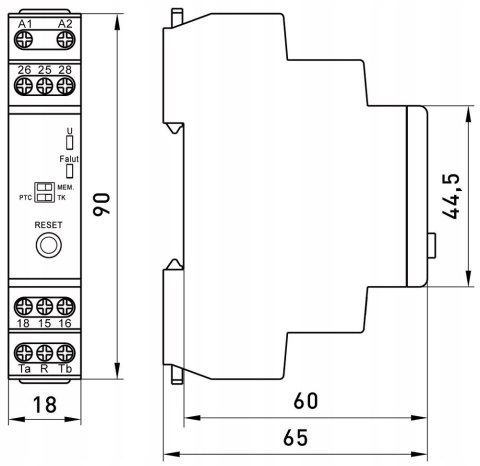

• Wymiary (W×H×L): 18 × 90 × 62,5 mm

? Zalety produktu

• Chroni silnik przed przegrzaniem uzwojeń
• Współpracuje z czujnikami PTC/TK wszystkich typów
• Szeroki zakres napięcia zasilania AC/DC 24-265 V
• 2 niezależne styki przełączne (2×C/O)
• Kompaktowa obudowa - tylko 18 mm szerokości
• Długa trwałość mechaniczna i elektryczna
• Łatwy przytwierdzenie na szynie DIN 35 mm

• Zasilanie: A1 - A2 (AC/DC 24-265 V)
• Wejście czujników: Ta - Tb (czujnik PTC lub TK)
• Wyjścia przekaźnikowe (2×C/O):

  Kanał 1: 15-16-18

  Kanał 2: 25-26-28

Przekaźnik ma dwa niezależne tory wyjściowe, które mogą sterować np. stycznikiem głównym silnika oraz sygnalizacją alarmową.

AC-1 (rezystancyjne) 8 A przy 250 V AC/DC

AC-15 (sterujące, np. cewki) 2 A przy 250 V AC/DC

Prąd rozruchowy 10 A / <3 s chwilowy dopuszczalny

• W trybie z pamięcią przekaźnik nie załączy się automatycznie po ostygnięciu.
• Aby ponownie uruchomić obwód, trzeba:

  nacisnąć przycisk RESET na przekaźniku, lub

  użyć zewnętrznego przycisku reset (R) podłączonego do dedykowanych zacisków.

• LED U- zasilanie obecne
• LED FAULT - przegrzanie / błąd czujnika

Zachowanie diody Fault:

Miga szybko: Błąd czujnika (PTC < 50 ? lub obwód otwarty)

Świeci stale: Przegrzanie (PTC > 3,3 k?)

Zgaszona: Normalna praca (PTC 50-1800 ?)

• RESET - ręczny lub zewnętrzny przycisk kasowania błędu
• Przełącznik trybu pracy - PTC/TK + pamięć/bez pamięci
